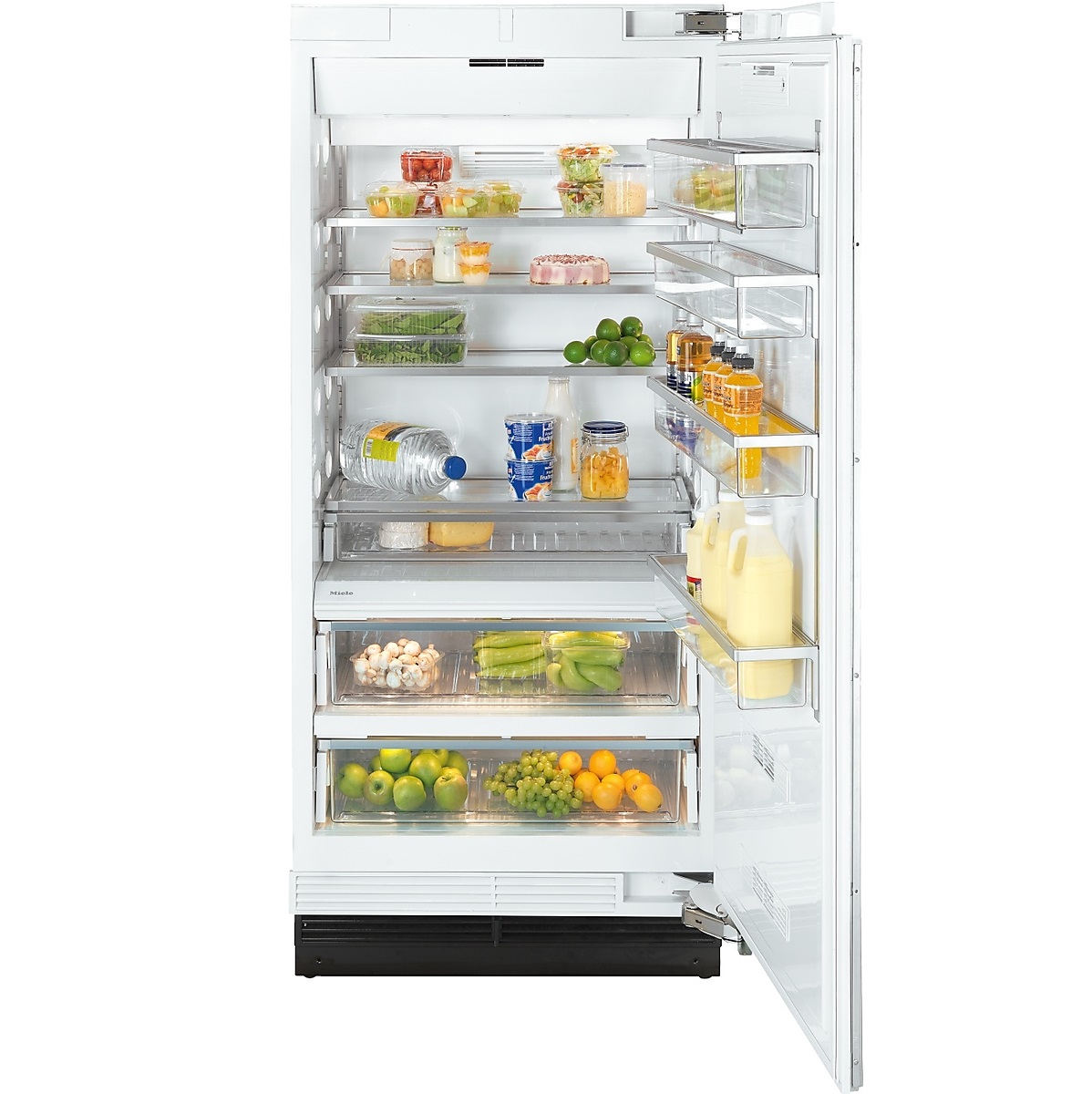

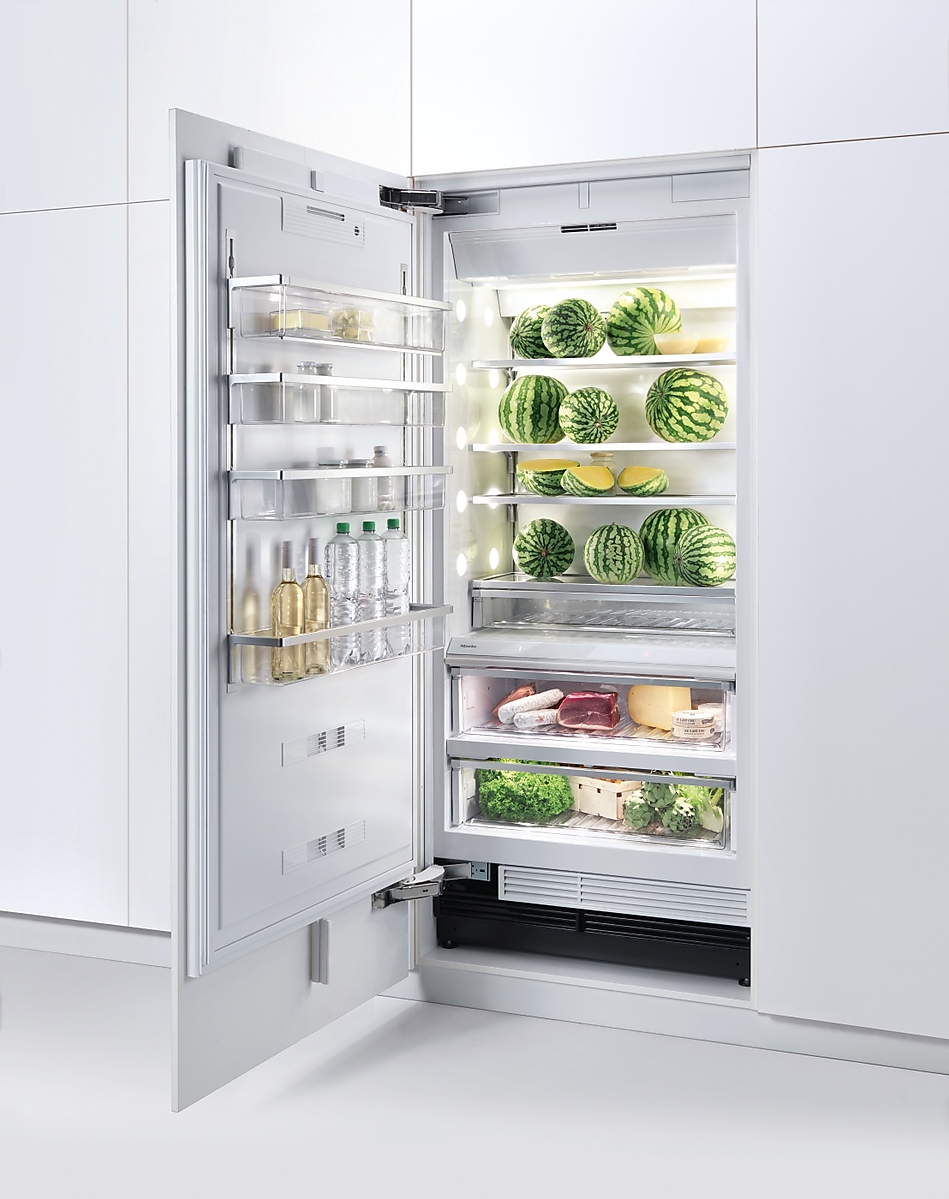

Miele ugradni frižider K 1901 Vi

Uporedo, MasterCool, sa pregradnim zidom, sa bočnim zidnim zagrevanjem (dijagram) (sa napomenom)

1) Bočno zidno zagrevanje

Uporedo, MasterCool, bez pregradnog zida, sa bočnim zidnim zagrevanjem (dijagram) (sa napomenom)

1) Bočno zidno zagrevanje

Uporedo, MasterCool, sa pregradnim zidom, sa bočnim zidnim zagrevanjem (dijagram) (sa napomenom)

1) Bočno zidno zagrevanje

Ugao otvaranja vrata 115°, leva šarka, MasterCool (dijagram) sa napomenom

A) Širina vrata uređaja

K 1801 Vi, KF 1801 Vi: 829 mm

K 1901 Vi, KF 1901 Vi: 982 mm

KWT 1601 Vi: 677 mm

KWT 1602 Vi: 677 mm

B) prednja ploča od nameštaja (maks. 38 mm)

C) Ručka

D) Rastojanje od vrata uređaja do zida (bez prednje ploče i ručke)

K 1801 Vi, KF 1801 Vi: 363 mm

K 1901 Vi, KF 1901 Vi: 428 mm

KWT 1601 Vi: 299 mm

KFP 1140 ss, KFP 1080 ss, KFP 1090 ss, dimenzije prednje ploče nameštaja, MasterCool (dijagram) *napomena

KFP 1080 ss: K 1801 Vi/F 1811 Vi: A = 2029 mm

B = 756 mm

KFP 1090 ss: K 1901 Vi/F 1911 Vi: A = 2029 mm

B = 908 mm

KFP 1140 ss: F1411Vi: A = 2029 mm

B = 451 mm

K 1801 Vi, K 1901 Vi, F 1811, F 1911, KWT 1601 Vi, KWT 1611 Vi, KWT 1602 Vi, KWT 1612 Vi, kabl za el. mrežu, MasterCool (dijagram)

K 1801 Vi, K 1901 Vi, F 1411 Vi, F 1811 Vi, F 1911 Vi, KF 1801 Vi, KF 1901 Vi, ugaona lajsna u montažnom ramu, MasterCool (dijagram)

K 1801 Vi, K 1901 Vi, F 1811 Vi, F 1911 Vi, KF 1801 Vi, KF 1901 Vi, pričvrstiti montažni ram u položaj, MasterCool (dijagram) * napomena

- Označiti rastojanje X na unutrašnjoj strani prednje ploče od nameštaja.

- Ukloniti montažni ram sa vrata uređaja i postaviti ga na prednju ploču od nameštaja u skladu sa oznakama.

- Izbušiti rupe.

- pričvrstiti montažni ram na prednju ploču od nameštaja: pričvrstiti montažni ram na svakom mestu za pričvršćivanje pomoću bar jednog vijka.

- pričvrstite montažni ram povrh prednje ploče od nameštaja pomoću najmanje 10 vijaka.

KF 1801 Vi, KF 1901 Vi, K 1801 Vi, K1901 Vi, F 1411 Vi, F 1811 Vi, F 1911 Vi, pričvrstiti montažni ram u položaj, MasterCool (dijagram) *napomena

- Označiti rastojanje X na unutrašnjoj strani prednje ploče od nameštaja.

- Na sličan način locirajte i označite srednju tačku Y na prednjoj ploči od nameštaja.

- Ukloniti montažni ram sa vrata uređaja i postaviti ga na prednju ploču od nameštaja u skladu sa oznakama.

- Izbušiti rupe.

- pričvrstiti montažni ram na prednju ploču od nameštaja: pričvrstiti montažni ram na svakom mestu za pričvršćivanje pomoću bar jednog vijka.

- pričvrstite montažni ram povrh prednje ploče od nameštaja pomoću najmanje 10 vijaka.

F 1411 Vi, K 1801 Vi, F 1811 Vi, K 1901 Vi, F 1911 Vi, KWT 1601 Vi, KWT 1602 Vi, dimenzije uređaja, MasterCool (dijagram) *napomena

K 1801 Vi/F 1811 Vi: A = 762 mm

K 1901 Vi/F 1911 Vi: A = 915 mm

F1411Vi: A = 457 mm

KWT 1601/KWT 1611 Vi: A = 610 mm

KWT 1602/KWT 1612 Vi: A = 610 mm

Ugao otvaranja vrata 90°, MasterCool (dijagram) sa napomenom

A) Širina vrata uređaja

K 1801 Vi, KF 1801 Vi: 829 mm

K 1901 Vi, KF 1901 Vi: 982 mm

KWT 1601 Vi: 677 mm

KWT 1602 Vi: 677 mm

B) prednja ploča od nameštaja (maks. 38 mm)

C) Ručka

Uporedna montaža, MasterCool (dijagram)

Presek ventilacije u montažnom udubljenju MasterCool (dijagram)

Uporedo, MasterCool (napomena) (dijagram)

1. Grejanje bočne ploče
